变频串联谐振耐压装置的价格因厂家不同而有所差异。为了帮助您做出明智的选择,【天正华意电气设备(江门市分公司)tianzh3611-31】特意为您变频串联谐振耐压装置。我们提供是实体厂家,靠谱的价格,确保您可以放心选择。以下是我们的联系方式：联系人：杨经理-18762195566,QQ：805146545,地址：平度市平安路2号。

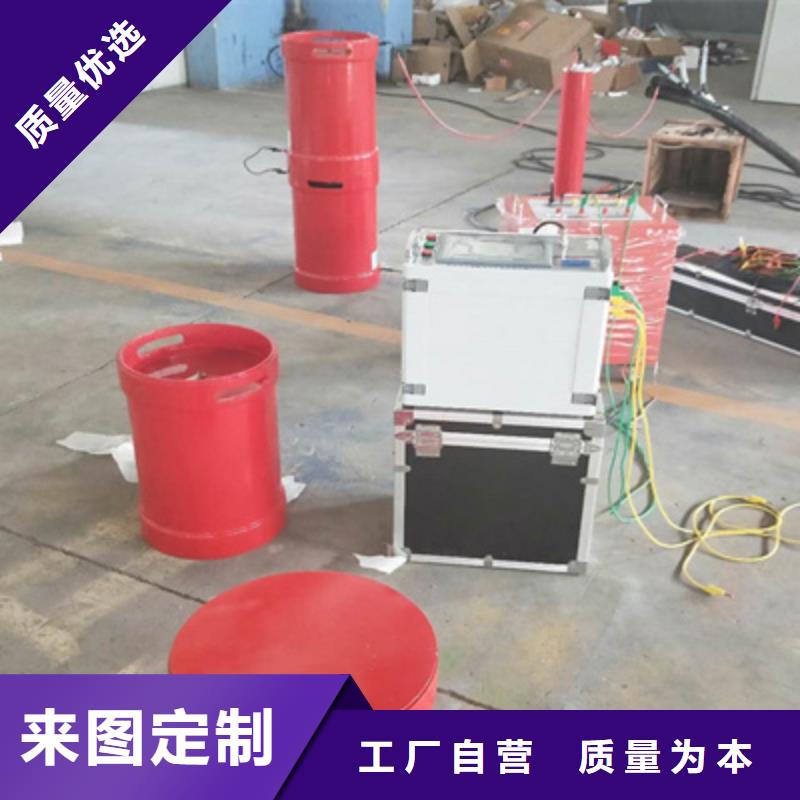

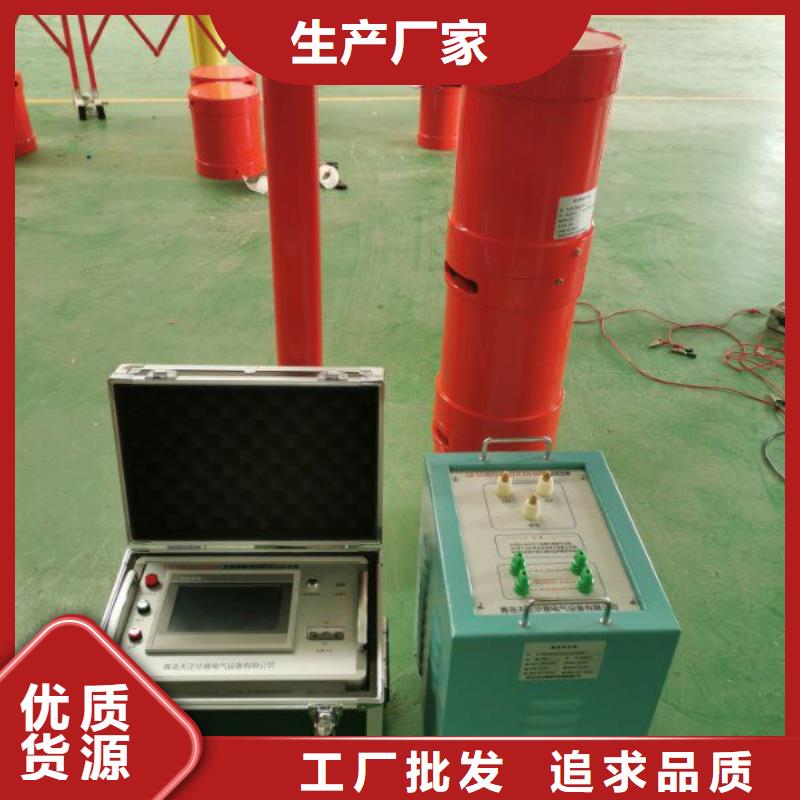

变频串联谐振耐压装置高压谐振电抗器 DK-54kVA/27kV 10台7.3.1 技术参数7.3.1.1 额定工作电压27kV（有效值）7.3.1.2 额定工作电流2A（有效值）7.3.1.3 额定容量 54kVA7.3.1.4 额定电感量： 63H7.3.1.5工作频率30～300Hz7.3.1.6 0min7.3.1.7 外形尺寸和重φ320×420mm；55kg/台7.3.2 性能特点7.3.2.1 高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器规范要求。7.3.2.2 电抗器为便携式，体积小，重量轻。7.3.2.3 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强稳定性。7.4 电容分压器 FC-270kV/500p1套7.4.1 技术参数7.4.1.1 工作方式： 纯电容式7.4.1.2 额定电压70kV有效值7.4.1.3 额定电容量500pF 7.4.1.4 工作频率0～300Hz7.4.1.5 测量误差：＜1.5％7.4.1.6 外形尺寸和重量120×1000mm；10kg(2节)7.4.2 性能特点7.4.2.1 额定电压下可连续运行1小时。7.4.2.2 在30～300Hz范围内，其精度和稳定度保持要求不变。7.4.2.3 在20℃、0.4～0.5UN下介损值：≤0.157.4.2.4 分压比误差：有效值时≤1.0％，7.4.2.5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。7.4.2.6 电压测量通过专用测试引线引至变频电源进行测量。

变频串联谐振耐压装置 变频串联谐振耐压试验装置一、系统执行标准GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》JB/T9641-1999《试验变压器》GB10229 《电抗器》GB/T.311-1997 《高压输变电设备的绝缘与配合》DL/T846-2004 《高电压测试设备通用技术条件》GB4793-1984《电子测量仪器要求》GB2900《电工名词术语》GB4208《外壳防护等级》GB191《包装贮运标志》GB/T16927-1997《高电压试验技术》二、工作环境1.环境温度：－150C –40 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3500米；三、装置主要适用范围1、满足300mm2,10kV 电缆交流耐压试验，长度1km，电容≤0.37uF,试验频率30~300Hz,试验电压U≤22kV。四、系统技术规范及性能4.1 系统技术参数4.1.1 额定输出电压 0～22kV4.1.2 谐振电压波型正弦波，波形畸变率＜1.0％4.1.3 被试品电流2A4.1.4 试验容量： 44kVA4.1.5 输出频率30～300Hz4.1.6 工作时间 满功率输出下，连续工作时间15min4.1.7 品质因素30～904.1.8 输入工作电源： 单相220V或三相380V±10％，50Hz4.1.9 环境温度15℃～＋40℃4.1.10 相对湿度 ＜90RH％，无凝露状况4.1.11 海拔高度：＜3500m4.1.12 噪声 ≤50dB

变频串联谐振耐压装置我公司调频谐振装置主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。2、整个装置单件重量很轻，便于现场使用。3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。6、采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。
