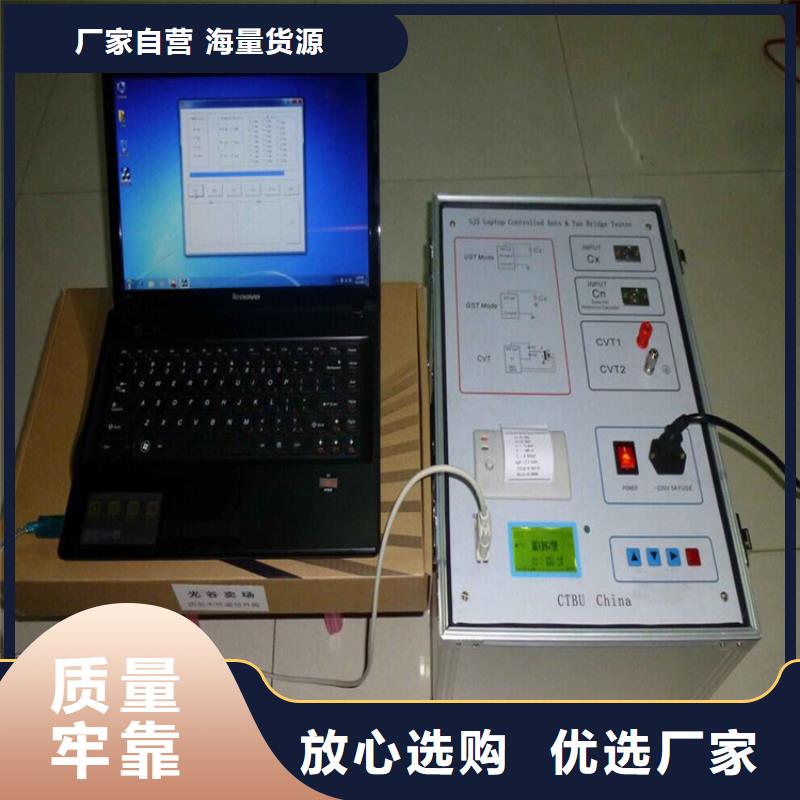

介质损耗测试仪测量线路由取样电阻与前置放大器和A／D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图1测量原理图1.仪器结构测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。控制面板：打印机、键盘、显示和通讯中转。变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。升压变压器：将变频电源输出升压到测量电压，无功输出2KVA/1分钟。标准电容器：内Cn，测量基准。Cn电流检测：用于检测内标准电容器电流，10μA～1A。输入电阻〈2Ω。Cx正接线电流检测：只用于正接线测量，10μA～1A。输入电阻〈2Ω。Cx反接线电流检测：只用于反接线测量，10μA～1A。输入电阻〈2Ω。反接线数字隔离通讯：采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。隔离电压20KV。2.工作原理启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。

介质损耗测试仪高电压介损选“CN50/CN60”方式，需将外接电容参数置入仪器①打开总电源开关（注：内高压开关不要打开，不要接高压线）②按“ENT”键，光标进入“联接方式 □ 正接”，按键，则可调整为“联接方式 □ CN50联接方式 □ CN60”，按“ESC”键退出，再按“ □开始测量 ”，出现如下界面：图14Cn采用科学计数法，如5.000e1＝5.000x10 1 ＝50.00，1.000e2＝1.000x10 2 ＝100.0等,范围 0.000e0～9.999e5 (即 0～999900pF)。tgδ 设置范围 0～9.999％。按键 可以修改数值。③设置完毕后按“ESC”键，然后再按“ESC”键，开始测量，显示结果出来后，若需打印结果，按“ENT”键。 4、CVT 自激法测量CVT自激法可按下图接线。如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。原理接线图:CVT测量图15实际接线图：A：接线盒内末端对地打开，二次接线全部悬空，注意做好记录，做完测试后还原。B：开介损仪总电源和内部高压允许开关。C：将光标移至“联接方式”按“ENT”键。按”或”键，选为“CVT”。按“ESC”键。D：将光标移至“测量电压”选为1KV，按“ESC”键；将光标移至“开始测量”处，按“ENT”键，开始测量等待显示结果。显示结果出来后，若需打印结果，按“ENT”键。E: CVT自激法测量时，可一次接线同时测出C1/C2，无须换线和外接任何配件。CVT自激法可按下图接线见图16注意：只有在CVT测试模式下测C1、C2；在正接或反接法下会损坏CVT！！！CVT测量 图16应注意，高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。强烈建议使用高压插座使用的高压线用黑色Cx线。

介质损耗测试仪仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图 2—1 测量原理图三、主要技术参数1使用条件-15℃∽40℃RH20H（2kV）电阻R＞10KΩ（2kV）LCR测量精度1％角度分辨率0.0110CVT变比范围10∽10000CVT变比精度1％CVT变比分辨率0.0111外型尺寸（主机(mm)350（L）×270（W）×270（H）外型尺寸(附件)(mm)350（L）×270（W）×160（H）12存储器大小200 组 支持U盘数据存储13重量（主机）22.75Kg重量（附件箱）5.25Kg四、面板说明图 4—11、紧急停机按钮及高压指示灯2、U盘接口3、总电源开关4、AC220V电源输入插座5、Cn标准电容输入插座6、Cx试品输入插座7、触摸显示屏8、接地接线柱9、ES自激输出10、打印机11、接线图12、高压输出HV插座13、高压线屏蔽接地端子图 4—24.1、紧急停机按钮及高压指示灯安装位置：如图4—1—①。功 能：在仪器测试过程中有高压输出时，遇紧急情况需要断开高压输出，即可按下紧急停机按钮立即从内部切断高压输出；按钮内置指示灯作为高压输出指示灯。 4.2、U盘接口安装位置：如图4—1—②。功 能：可把仪器内部保存的测试数据导入并保存到U盘中。注 意：数据传输过程当中严禁拔出U盘，只有当数据传输完毕后并且液晶屏上出现拔出U盘的提示后，方可拔出U盘，否则有可能烧毁U盘。4.3、总电源开关安装位置：
